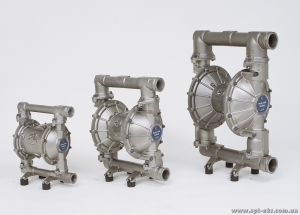

Диафрагменные насосы Graco Husky 1040 и не только производство фирма GRACO (США) оборудованы воздушным клапаном простой и чрезвычайно надежной конструкции, благодаря чему Husky относятся к самым надежным насосам для разнообразных областей применения.
Какими примуществами обладает диафрагменный насос Graco Husky 1040 и других модификаций?
• Возможность использования воздуха без предварительной отчистки: прочный не деформирующийся золотниковый клапан из дельрина. • Отсутствие зависаний: конструкция с закрытым центром у насосов от 1/2 до 3 препятствует всасыванию отработанного воздуха при переключениях. • Исключительно внешнее обслуживание воздушного клапана. • Меньшее количество движущихся частей по сравнению с другими сдвоенными диафрагменными насосами. • Отсутствие необходимости в смазке воздушной линии. • Пневматический триггер с приводом от направляющего стержня постоянно обеспечивает надежное механическое переключение. • Воздушный клапан одного размера подходит к насосам разных типоразмеров.
Перекачиваемые жидкости: кислоты, едкие вещества, абразивы, глазурь, покрытие для керамики, медленно действующие клеящие вещества, краски для типографской печати, вода, сточные воды, охлаждающие жидкости, использованные смазочные материалы, шлам, глинистый раствор.
Насосы Husky используются: выкачивание и перекачивание из баков и емкостей, системы циркуляции и подачи, удаления жидкостей, дозирование, подача химикатов, удаление воды.
Фото
Продукт
Max давл, бар
Max подача, л/мин
Max скор, цикл/мин
Подача за цикл, л
Max выс, м
Max разм. тв. частиц, мм
Max темп, °С
Уров. шума, дБа
Max потр. возд, м3/мин
Вес П/А/К кг
Раб. диап. давл,бар
Диафрагменные насосы Husky 205
7
18,9
250
0,076
3
1,5
82
70
0,252
0,9/1,1/1,3
1,4—8,4
Диафрагменные насосы Husky 307
7
26,5
330
0,076
3,7
1,5
65,5
75
0,17
2,2 2,4/-
1,4—8,4
Диафрагменные насосы Husky 515
7
57
400
0,15
3,7
2,5
65,6
74
0,672
3,5/2,9/3,9
1,8—7
Диафрагменные насосы Husky 716
7
61
400
0,15
3,4
2,5
65,6
74
0,672
3,9 (аллюминий) 8,2 (нержавеющая сталь)
1,8—7
Диафрагменные насосы Graco Husky 1040
8,4
151
267
0,57
5,8
3,2
65,6
76
1,7
8,6/10/11,3
1,4—8,4
Диафрагменные насосы Husky 1590
8,4
378,5
200
1,96
6,1
4,8
65,6
77
3,5
16/—/22
1,4—8,4
Husky 2150
8,4
568
145
3,90
6,1
6,3
65,6
78
4,9
22/—/31
1,4—8,4
Husky 3275
8,4
1041
135
7,6
2,4
9,4
65,6
79
9,1
68
1,4—8,4
Варианты материалов смачиваемых деталей
Ацеталь Материал, используемый для седел, шаров и смачиваемых деталей • Устойчивость к широкому спектру растворителей • Выдерживает высокую усталость • Хорошая устойчивость к истиранию • Заземляемый для использования с воспламеняющимися жидкостями • Не предназначен для кислот или щелочей
Алюминий Материал, используемый для воздушного мотора и смачиваемых деталей • Средняя устойчивость к коррозии и истиранию • Не для использования с ННС
Закаленная нержавеющая сталь Материал, используемый длп седел и шаров • Средняя химическая стойкость • Хорошая устойчивость к истиранию
Кинар Материал, используемый длп смачиваемых деталей и седел • Хорошая химическая стойкость: кислоты и щелочи • Хорошая устойчивость к истиранию • Устойчивость к высоким температурам
Полипропилен Материал, используемый для воздушных двигателей, смачиваемых деталей корпуса, седел и шаров • Совместимость с разнообразными химическими веществами • Использование для общих целей • Недорогая альтернатива
Нержавеющая сталь Материал, используемый для смачиваемых деталей корпуса • Высокая устойчивость к коррозии и истиранию • Пассивирован для использования с покрытиями на основе воды
Buna-N Материал, используемый для шаров и диафрагм • Хорошо подходит для жидкостей на основе нефти • Не для использования с сильными растворителями или химическими веществами
Гитрел Материал, используемый для седел, шаров и диафрагм • Хорошая устойчивость к истиранию • Часто используется вместо Buna-N
Сантопрен Материал, используемый для седел, шаров и диафрагм • Хорошая абразивная и химическая стойкость • Не для использования с растворителями • Может использоваться вместо EPDM или EPR
Тефлон Материал, используемый для шаров и диафрагм • Прекрасные свойства при использовании с растворителями • Слабая устойчивость к истиранию • Очень широкая химическая совместимость с жидкостями
Витон Материал, используемый для седел, шаров и диафрагм • Высокая степень устойчивости к коррозии с кислотами • Устойчивость к воздействию неэтилированного бензина
Геоласт Материал, используемый для седел, шаров и диафрагм • Хорошая устойчивость к истиранию • Такая же химическая совместимость, что и у Buna-N и Гитрел
Ковкий чугун Материал, используемый для смачиваемых деталей корпуса
• Высокая устойчивость к истиранию • Альтернатива нержавеющей стали с низкими затратами
Диафрагменный насос Husky 205
Типичное применение
- Изготовители комплексного оборудования - Издательства - Установки по обработке сточных вод - Металлизация/Обработка поверхностей
Свойства
- 1/4" (6,35 мм) концевое расположение каналов - Недорогая компактная конструкция - Подпружиненные обратные клапаны обеспечивают безупречную заливку насоса при установке в любой конфигурации - Тефлоновые и сантопреновые диафрагмы с высокой точностью изготовления улучшают рабочие характеристики - Также может управляться дистанционно с использованием внешнего блока управления
Типичные перекачиваемые жидкости
- Вещества на основе воды, некоторые ННС - Краски, грунтовки, чернила и красители - Химические вещества для мытья автомобилей - Химические вещества для стирки и моющие средства - Химические вещества - Чернила
Диафрагменный насос Husky 307
Типичное применение
- Перекачка из бочки жилкостей вязкостью до 1000 сантипуаз - Циркуляция чернил, красящих веществ и красителей низкой вязкости - Циркуляция и откачка охлаждающих жидкостей - Удаление отработанных жидкостей - При запросе, дозированная подача химических веществ - Адгезивные вещества низкой вязкости - Постоянное распыление воздуха низкого давления или подача HVLP
Свойства
- 3/8" (9,52 мм) концевое расположение каналов - Полностью заземляемые насосы из ацеталя - Подача до 7 галлонов/мин (26,5 л/мин) - Работает при давлении воздуха всего лишь в 20 psi (1,4 бар.0,14 МПа) - Легко обслуживаемые воздушные клапаны и шаровые затворы - Издает незначительный шум при работе: - 75 дБа при 50 psi (3,5 бар, 0,35 МПа) и 60 цикл/мин
Типичные перекачиваемые жидкости
- Краски - Смазочные вещества - Чернила - Красящие вещества - Растворители - Грунтовки - Красители
Диафрагменный насос Husky 515
Типичное применение
- Системы смазки станков - Откачка жидкости из бочек - Емкости металлизации и пропитки - Установки очистки воды
Свойства
- 1/2" (12,7 мм) центральное расположение канала и 3/4" (19,05 мм) концевое расположение канала - Отсутствие уплотнений, которые потечь или выйти из строя - Бесшумная работа - с уровнем шума менее 85 дБа с возможностью использования удаленно устанавливаемого простого глушителя для дальнейшего снижения уровня шума - Высокий расход жидкости в небольшом переносном корпусе - Также может управляться дистанционно с использованием внешнего блока управления
Типичные перекачиваемые жидкости
- Чистящие и моющие жидкости - Химические вещества - Глазурь для керамики - Чернила - Растворители и горючие жидкости - Чернила
Диафрагменный насос Husky 716
Типичное применение
- Системы смазки станков - Чистящие и моюицие жидкости - Емкости металлизации и пропитки - Установки очистки воды
Свойства
- 3/4" (19,05 мм) центральные и концевые каналы - Отсутствие уплотнений, которые потечь или выйти из строя - Бесшумная работа-с уровнем шума менее 85 дБа с возможностью использования удаленно устанавливаемого простого глушителя, для дальнейшего снижения уровня шума - Высокий расход жидкости в небольшом переносном корпусе - Также может управляться дистанционно с использованием внешнего блока управления
Типичные перекачиваемые жидкости
- Масло - Вода - Большинство растворителей
Диафрагменный насос Graco Husky 1040
Типичное применение Graco Husky 1040
- Перекачка жидкости из бочки - Слив жидкостей - Откачка химических веществ - Подача глазури для керамики - Удаление воды и откачка из отстойников - Опорожнение емкостей и отстойников
Свойства
- 1" (25,4 мм) концевое расположение каналов ANSI - Высокий расход - 40 галлон/мин (151 л/мин) переносного насоса компактного размера - Давление жидкости до 120 psi (8,4 бар, 0,84 МПа) - Центральная секция с эпоксидным покрытием для агрессивной среды - Оборудован эффективной и надежной системой воздушного клапана - Также может управляться дистанционно с использованием внешнего блока управления
Типичные перекачиваемые жидкости Graco Husky 1040
- Химические вещества - Загрязненные поверхностные воды - Адгезивы, лаки, дисперсии, растворители и красящие веществ - Смолы, латексы, септики для древесины, бетонные краски и грунтовки
Диафрагменный насос Husky 1590
Типичное применение
- Пресс-фильтры - Очистка емкостей - Откачка из трюмов - Перекачка песка и шариков - Перекачка и пеноотделение масла - Химическая металлизация
Свойства
- 1-1/2" (38,1 мм) конечное расположение канала ANSI - Высокий расход - 100 галлон/мин (378 л/мин) переносного насоса компактного размера - Давление жидкости до 120 psi (8,4 бар, 0,84 МПа) - Запатентованный исключительно надежный воздушный клапан с "закрытым центром", обслуживаемый непосредственно во время эксплуатации - Эксплуатация без смазки - Воздушная секция с эпоксидным покрытием для суровых условий окружающей среды - Также может управляться дистанционно с использованием внешнего блока управления
Типичные перекачиваемые жидкости
- Латекс - Корродирующие жидкости - Кислоты: соляная, железистая, серная, азотная и фосфорная - Суспензии: нефтяные, известковые, глиняные, ферритовые, соляные/рассолы и пемзы - Осадок: вторичный и осветленный - Шликер для керамики
Диафрагменный насос Husky 2150
Типичное применение
- Перекачка жидкости из бочки - Подача больших объемов жидкости - Откачка химических веществ - Перекачка сточных вод и откачка отстойников - Удаление отработанных жидкостей - Опорожнение емкостей и трюмов - Перекачка суспензии и осадка - Питание пресс-фильтров
Свойства
- 2" (50,8 мм) концевое расположение каналов ANSI - Каналы большего размера для повышения подачи - до 150 галлон/мин (568 л/мин) - Давление жидкости до 120 psi (8,4 бар, 0,84 МПа) - Запатентованный исключительно надежный воздушный клапан с "закрытым центром", обслуживаемый непосредственно во время эксплуатации - Эксплуатация без смазки - Воздушная секция с эпоксидным покрытием для суровых условий окружающей среды - Также может управляться дистанционно с использованием внешнего блока управления
Типичные перекачиваемые жидкости
- Кислоты, щелочи, растворители, суспензии, дисперсии, растворы для ванн гальванизации, краски, лаки, смолы, латексы.адгезивы, осадок сточных вод и стабилизаторы - Очистка судов и удаление химических веществ
Диафрагменный насос Husky 3275
Типичное применение
- Перекачка химических веществ - Питание пресс-фильтров - Удаление воды
Свойства
- 3" (76,2 мм) центральное расположение каналов ANSI - Болтовые фланцевые герметичные соединения-без использования зажимных - пластин - Большие проходы для жидкости позволяют работать с жидкостями высокой вязкости - Простота обслуживания воздушного клапана - Прочная конструкция - Расход жидкости до 275 галлон/мин (1040 л/мин)
Типичные перекачиваемые жидкости
- Химические вещества - Красящие смолы - Шликер для керамики
