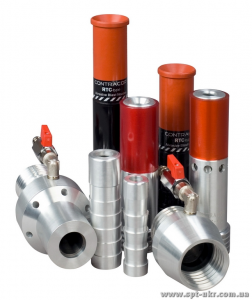

Сопла из карбида вольфрама
Сопла серии RTC
Износостойкие абразивоструйные сопла Вентури из карбида вольфрама (ТС).
|
|
Срок службы - до 400 часов.
Оболочка: Резина.
Резьба: Резина, 50 мм под соплодержатель NHP.
Входной диаметр: 32 мм.
Диаметр на выходе: 6,5 / 8,0 / 9,0 / 11,0 / 12,5
|
Сопла серии CTC
Износостойкие абразивоструйные сопла Вентури из карбида вольфрама (ТС).
|
|
Срок службы - до 400 часов.
Оболочка: Алюминий / резина.
Резьба: Алюминий, 50 мм под соплодержатель NHP.
Входной диаметр: 32 мм.
Диаметр на выходе: 6,5 / 8,0 / 9,0 / 11,0 / 12,5
|
Сопла серии GTC
Износостойкие вставные сопла Вентури из карбида вольфрама (ТС).
|
|
Спроектированы для использования с рукавом 25 мм без соплодержателя.
Срок службы - до 400 часов.
Оболочка: Алюминий.
Диаметр на выходе: 5,0 /6,5 / 8,0
|
Сопла серии HTC
Износостойкие вставные сопла Вентури из карбида вольфрама (ТС).
|
|
Спроектированы для использования с рукавом 32 мм без соплодержателя.
Срок службы - до 400 часов.
Оболочка: Алюминий.
Диаметр на выходе: 6,5 / 8,0 / 9,0 / 11,0 / 12,5
|
Абразивоструйные сопла "Вентури" предназначены для создания направленной воздушной струи с абразивом, находящейся под давлением. В простейшем случае
абразивоструйное сопло представляет собой цилиндрический или конический патрубок, один конец которого крепится к абразивоструйному шлангу, из другого идет струя. Функциональная задача сопла –
увеличить скорость потока абразивной смеси при абразивоструйной очистке металлических, бетонных, стеклянных и других поверхностей. В зависимости от формы ствола сопла формируется определенный факел
распыла и пятно контакта.
Эффективно применение сопел с расширяющимся к выходу каналом (труба Вентури). Канал Вентури увеличивает скорость прохождения абразива и дает широкую струю. При одинаковых параметрах (диаметр,
длина, тип абразива и т.п.) канал Вентури позволяет увеличить скорость прохождения частиц в 1,5-1,8 раза, что соответствует увеличению в 2-3 раза кинетической энергии частиц. Таким образом, сопла с
каналом Вентури дают широкое пятно контакта абразива с поверхностью. При этом расход абразива снижается до 40 %.
Сопла с каналом Вентури используются для обработки больших поверхностей.
Абразивоструйные сопла "Двойной Вентури" фактически представляют собой два сопла Вентури, размещенные друг за другом. Между ними имеется промежуток с отверстиями
в корпусе для подсоса атмосферного воздуха во вторую часть составного сопла. Второй канал Вентури у составного сопла шире, чем у обычного сопла Вентури. Данная модификация позволяет увеличить пятно
контакта абразива с поверхностью при минимальной потере его скорости (кинетической энергии).
Срок службы сопла во многом определяется материалами, из которых оно изготовлено. Карбид бора превосходно подходит для использования в химически агрессивных средах.
Представлены сопла из карбида вольфрама с каналом Вентури. Сопла из карбида вольфрама несколько уступают по качеству абразивоструйным соплам из карбида бора, однако также показывают превосходные
результаты работы с большинством абразивов и предполагают длительный срок эксплуатации и экономичность.
Диаметр сопла также влияет на качество абразивоструйной обработки. В промышленности применяется достаточно простая формула. Диаметр сопла = диаметр наибольшей частицы абразива х
4, полученная величина округляется до ближайшего размера в сторону увеличения.
|
