Шпатлевочный насос GRACO President 10:1

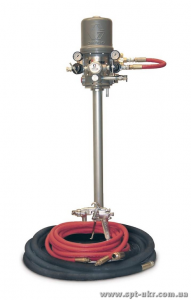

Фото - Шпатлевочный насос GRACO President 10:1

Шпатлевочный насос GRACO President 10:1


Технические характеристики



Максимальное рабочее давление жидкости 125бар
Максимальная скорость насоса 66 цикл/мин
Циклов насоса на галлон (3,8 л) 20
Максимальное давление воздуха на входе 12,6 бар
Максимальная рабочая температура 82°C
Типичный уровень шума 94 дБа
Подача воздуха 1/2" (12,7 мм)
Выход жидкости 3/4" (19,05 мм) Бочка
1/2" (12,7 мм) Цилиндр
Вес 19,5 кг Бочка
14,06 кг Цилиндр

Поршневой насос с пневмоприводом GRACO President 10:1
Предназначен для:
Распыление текстурных веществ
Подачи адгезивов и герметиков
Перекачивания воды

Свойства:
Выходное давление 125 атм.
Однородность потока благодаря использованию насоса с двухшаровым затвором.
Прекрасная химическая стойкость и стойкость к истиранию, благодаря использованию изнашиваемых деталей Graco Severe Duty.
Разъемный воздушный двигатель позволяет устранить загрязнение жидкостью и твердыми частицами и сократить обслуживание.







Схема насоса 10:1 President



Рабочие характеристики 10:1 President



Как пользоваться данной таблицей:
Действие 1:
Вдоль нижней оси диаграммы найдите требуемый расход жидкости.

Действие 2:
Двигайтесь по вертикальной линии до пересечения с жирной кривой (А, В, С или D - в зависимости от выбранного вами подаваемого давления воздуха).

Действие 3:
Чтобы узнать давление жидкости на выходе, переместитесь к левой оси.

Действие 4:
После Действия 2, двигайтесь по вертикальной линии вверх или вниз до пересечения с пунктирной линией (А, В, С или D - в зависимости от выбранного вами подаваемого давления воздуха) и затем переместитесь вправо, чтобы узнать потребление воздуха.


Пример:
Для получения расхода 3 галлон/мин при давле ии около 600 psi, вам потребуется давление воздуха в 100 psi.
Потребление воздуха будет около 30 фут/мин.



Пример пользования таблицей
